范圍
本規范規定了公司使用的三坐標標測量機操作方法及注意事項。
本規范適用于
PC-DMIS
三坐標測量機。
2
測量的技術保障條件
2.1
熟悉產品零件圖、工藝要求和相關的技術文件以及產品的精度驗
收標準，
分析產品結構，
了解零件裝配關系和技術要求，為測量做好必要的
技術準備。
2.2
測量環境的要求：測量室內環境的溫度、濕度、防塵等必須符合
相應的規定，保證測量溫度在
20
°±
2
°、濕度在
40%
～
70%
之間。
2.3
測量零件的要求：零件在測量前必須用汽油清洗干凈，無毛刺、外
觀無明顯缺陷、無銹蝕情況。
2.4
測量前按照圖紙工藝要求，明確測量的項目，做相應的一些技術準
備
1
范圍
本規范規定了公司使用的三坐標標測量機操作方法及注意事項。
本規范適用于
PC-DMIS
三坐標測量機。
2
測量的技術保障條件
2.1
熟悉產品零件圖、工藝要求和相關的技術文件以及產品的精度驗
收標準，
分析產品結構，
了解零件裝配關系和技術要求，為測量做好必要的
技術準備。
2.2
測量環境的要求：測量室內環境的溫度、濕度、防塵等必須符合
相應的規定，保證測量溫度在
20
°±
2
°、濕度在
40%
～
70%
之間。
2.3
測量零件的要求：零件在測量前必須用汽油清洗干凈，無毛刺、外
觀無明顯缺陷、無銹蝕情況。
2.4
測量前按照圖紙工藝要求，明確測量的項目，做相應的一些技術準
備
三坐標測量的相關產品有哪些？
行 程： X軸 2500 mm
Y軸 1500 mm
Z軸 1000 mm
? 結構型式：三軸花崗巖、四面全環抱的德式活動橋式結構
? 傳動方式：直流伺服系統 + 預載荷高精度空氣軸承
? 長度測量系統：RENISHAW開放式光柵尺，分辨率為0.1μm
? 機 臺：高精度（00級）花崗巖平臺
? 使用環境：溫度(20±2)℃，濕度40%-70% ，溫度梯度1℃/m，溫度變化 1℃/h
? 空氣壓力：0.4 MPa - 0.6 Mpa
? 空氣流量：30 L/min – 50 L/min
? 整機尺寸(LWH)：3.7m X 2.7 m X 3.3 m
機臺承重：3500 kg ，整機重量：9000 Kg
? 空間測量精度：（2.1+L/350）μm
產品的主要配件：校正球、校正塊、光柵尺尺、探針、控制器、測量軟件等等。

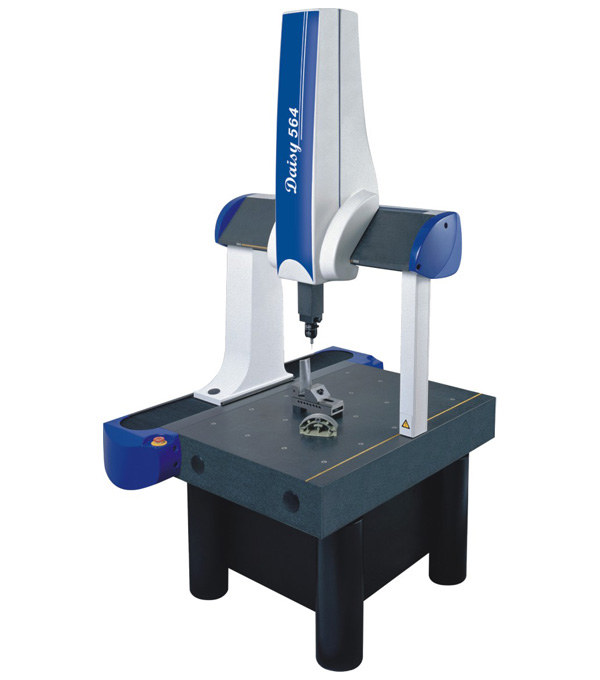

JZB564型手動三坐標測量機
