JZB564型手動三坐標測量機的詳情簡述
[2015-08-03]

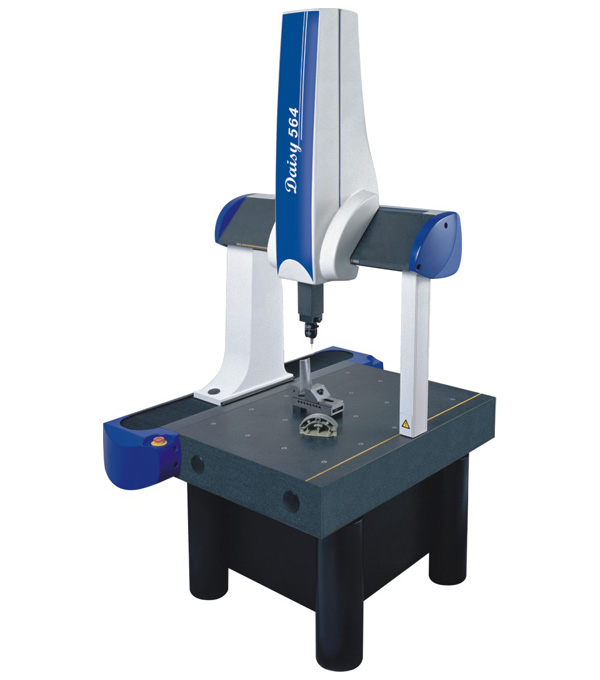

JZB564型手動三坐標測量機
JZB564型手動三坐標測量機的詳情簡述：
01、機型名稱：JZB564s三坐標測量機
02：測量范圍：500㎜×600㎜×400㎜
03：空間尺寸：1046㎜×958㎜×2246㎜
04：最大載荷：500kg
05：重 量: 850kg
06、測頭系統：
RENISHAW MH20i手動雙旋轉可分度測頭系統
技術參數：測頭部分 TP20測力模塊一個
感應方向 ±X ±Y ﹢Z
測頭座分度機構：
繞 A軸（水平軸） 范圍 0°～90°最小步距15°
繞B軸（鉛垂軸） 范圍±180° 最小步距15°
空 間 位 置 168個
重量 210g
07.精度指標：
長度計量系統： 國外進口精密光柵尺
測量范圍： 500X600X400（mm）
示值誤差： （3.0+L/250）um
